MDmax 低壓開關柜
產品概述
MDmax 低壓開關柜分為MDmax ST 和MDmax FC兩大系列， 是經過完全型式試驗（ 簡稱TTA） 的組合式多功能低壓開關柜， 符合GB7251.1-2005和IEC60439-1標準。電氣及機械設計采用模塊化原理， 通過選用標準元件和標準組件， 實現組柜方案的緊湊性、 多樣性和靈活性。
工作和環境條件
MDmax 低壓開關柜是適用于戶內安裝的電氣設備。
環境溫度
短時最高溫度 ＋ 40℃
24小時最高平均溫度 ＋ 35℃
最低溫度 － 5℃
設備在高于上述環境溫度中使用時應降容運行。
環境條件
正常工作時氣候環境按GB7251.1-2005和IEC60439-1標準的相關規定， 周?chē)h(huán)境相對濕度： 40℃ 時為50%。開關柜戶內安裝地點的條件應符合相應標準的要
求。 在會產生凝露的場合， 開關柜里面會采用通風或加熱等措施來防止凝露。 如開關柜安裝在高于海拔2000米以上， 設備要相應降容運行。
MDmax ST
產品特點
? 骨架采用覆鋁鋅板雙折邊技術
? 水平母線區頂蓋可以拆卸
? 具有抽屜式、 可移式、 插入式三種功能單元
? 抽屜式結構， 最高可裝配36回路
? 在不降低防護等級的狀態下， 可實現抽屜回路的三位置轉換
? 抽屜可移部件位置定位， 可匹配聲、 光、 字三種指示
? 完善的抽屜式電操回路解決方案
MDmax FC
產品特點
? 采用T形骨架系統 ， 提高了柜體的防護等級。
? 柜架采用三通進行拼裝， 防止渦流， 柜體對稱精度高。
? 新穎的玻璃門設計， 提高了開關柜的安全性和觀賞性。
? 采用插入式或抽出式斷路器， 保證元件更換及維修時的安全。
? 配電控制柜饋出回路高達18回路（分隔形式3b)

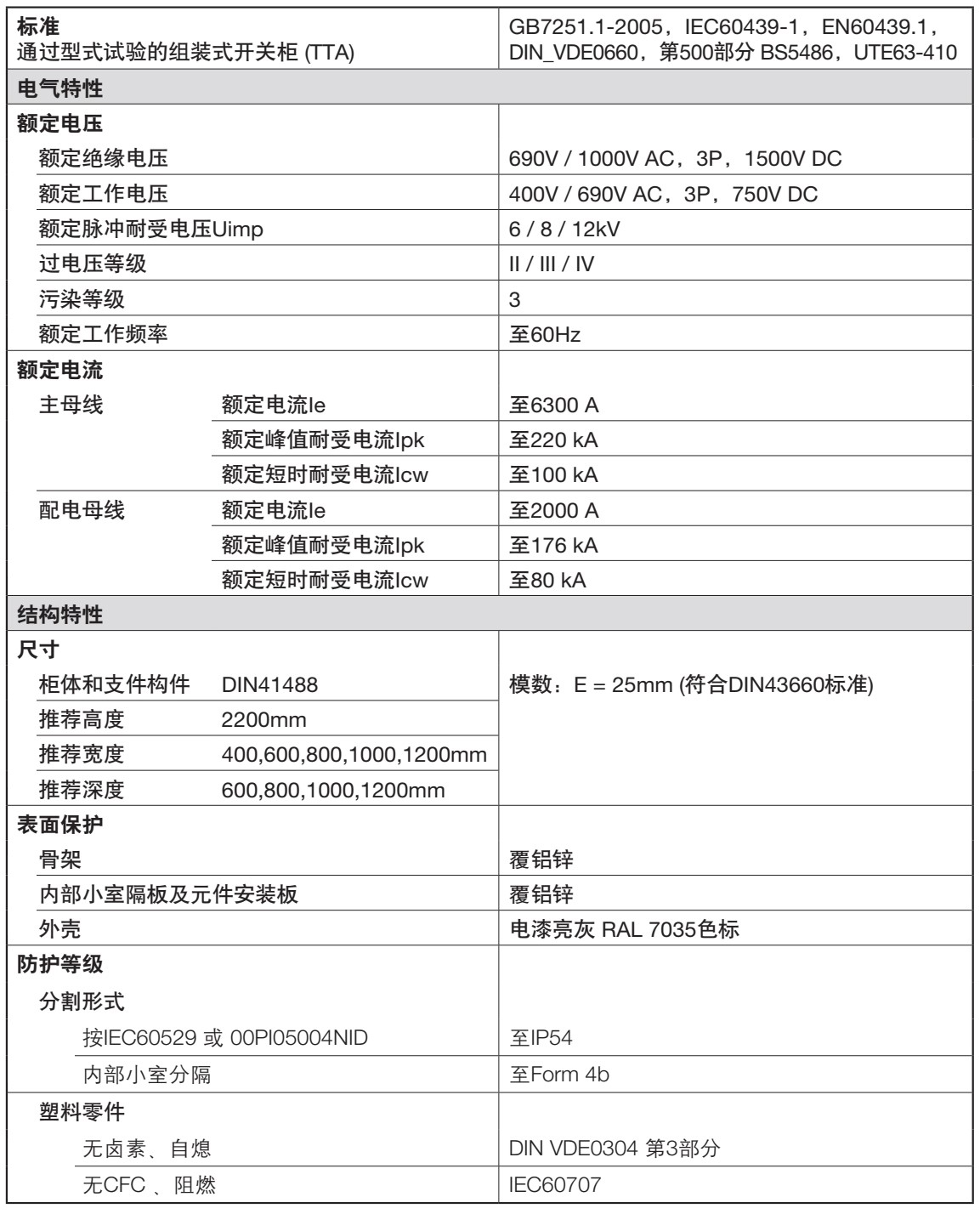

MDmax ST

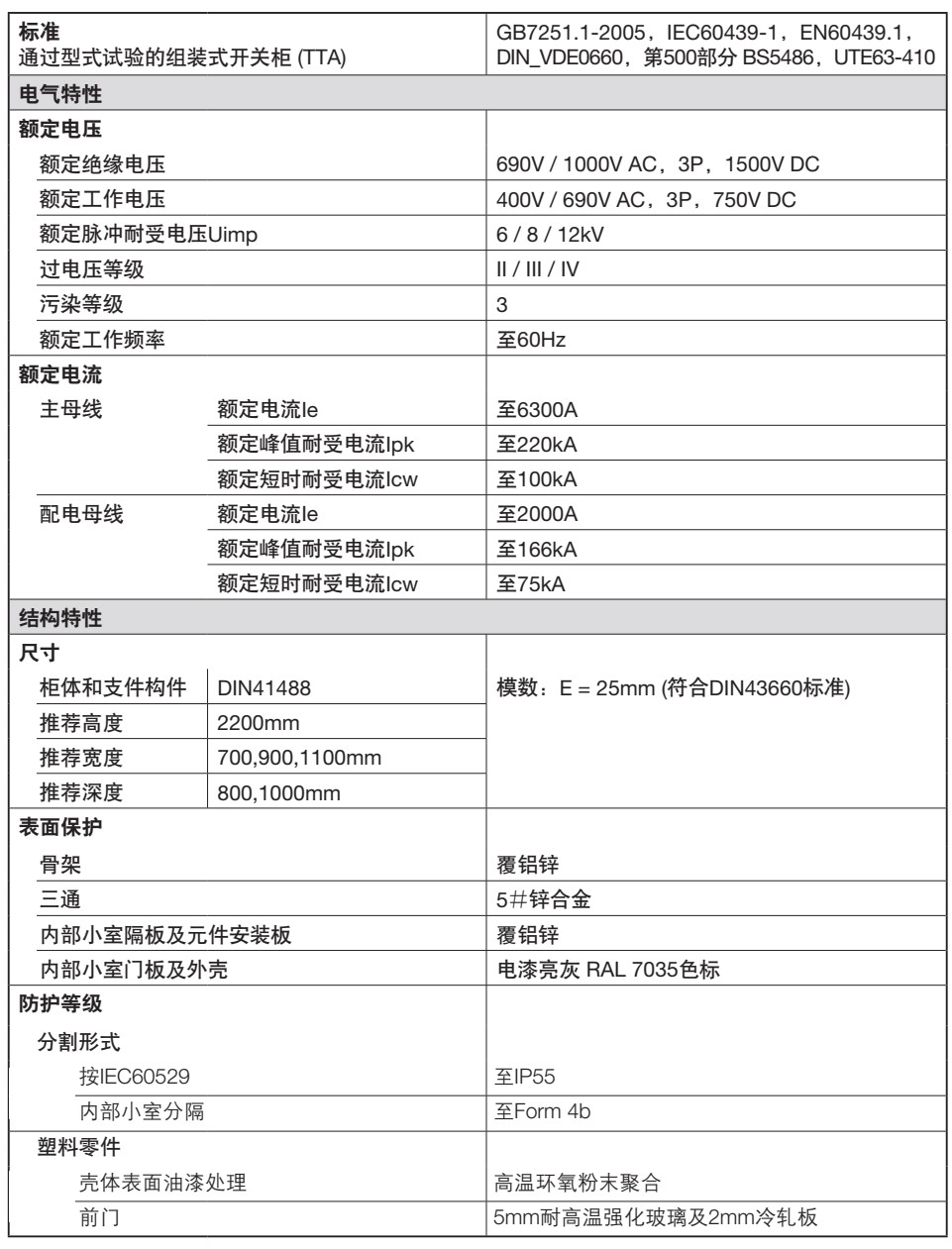

MDmax FC
